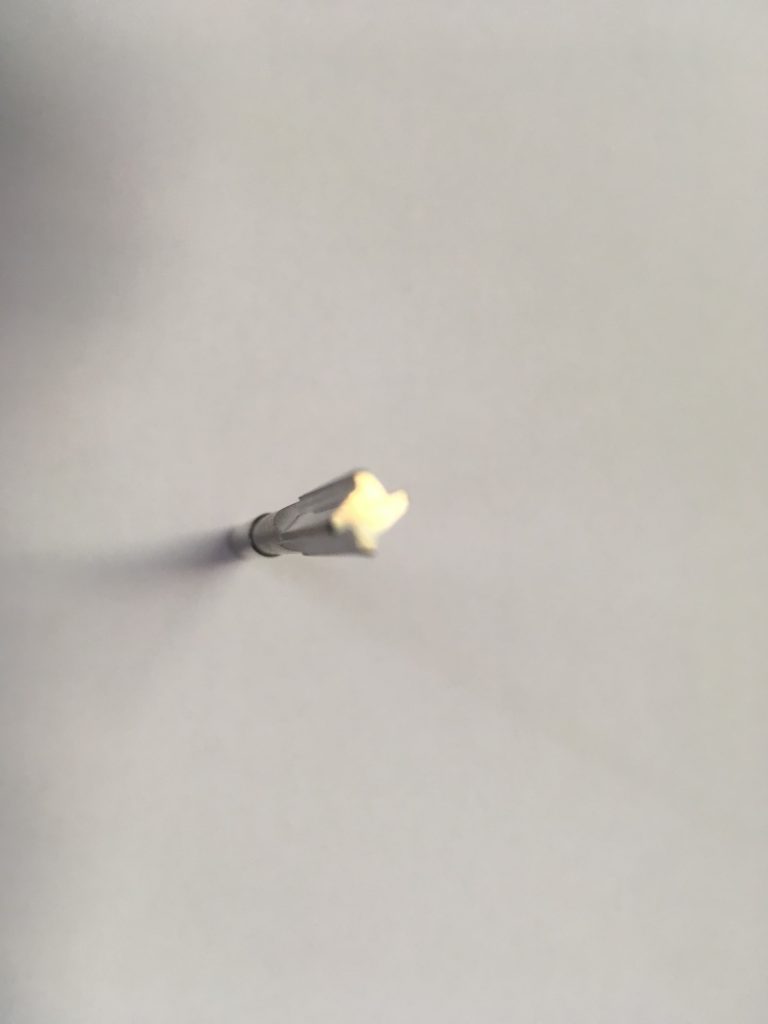

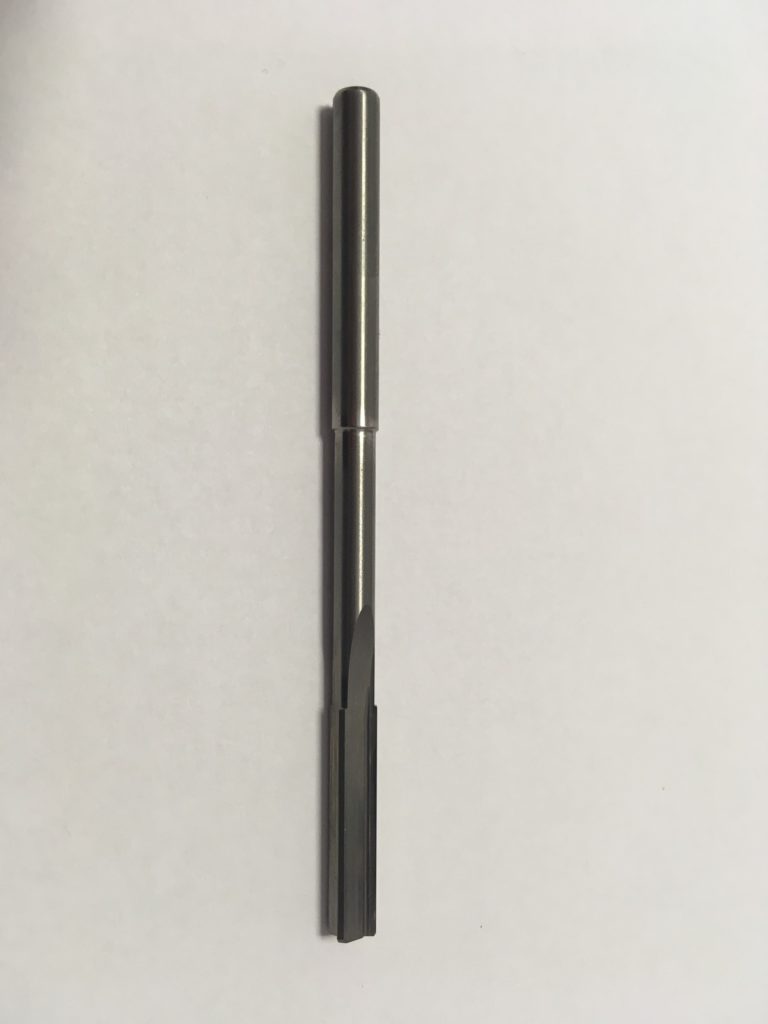

- CANAVA 1000 — Strojní výstružník s válcovou stopkou, monolitní z SK
- CANAVA 1100 — Strojní výstružník s válcovou stopkou, monolitní z SK s povlakem TiAIN
Konstrukční provedení
Monolitní, přímé zuby-extrémní nerovnoměrná rozteč, pravořezný, upínací stopka válcová. U výstružníku CANAVA 1100 jsou břity povlakovány TiAIN. Pro oba druhy výstružníků platí stejná rozměrová tabulka.
Použití výstružníku CANAVA 1000
Pro strojní vystružování především tam, kde je požadována vysoká přesnost obráběných děr a vysoká trvanlivost nástroje. Vhodný je pro materiály s vyšší pevností a abrasivní materiály.
Použití výstružníku CANAVA 1100
Pro strojní vystružování tam, kde je vyžadována vyšší řezná rychlost při současném dosažení vysoké přesnosti obráběných děr a vysoké trvanlivosti nástroje.
Poznámka
Výstružníky jsou standardně vyráběny a dodávány v toleranci H7 a H8. Na zvláštní objednávku zhotovíme také jiné tolerance a jmenovité rozměry (i v desetinách mm).
| Objednací číslo | Ø d H7 (mm) |
Ø d1
(mm) |
L1
(mm) |
L2
(mm) |
Počet zubů |
|---|---|---|---|---|---|
| 1000-0030 | 3 | 3 | 56 | 11 | 4 |
| 1000-0035 | 3,5 | 3 | 70 | 18 | 4 |
| 1000-0040 | 4 | 4 | 75 | 19 | 4 |
| 1000-0045 | 4,5 | 4 | 80 | 21 | 4 |
| 1000-0050 | 5 | 5 | 86 | 23 | 4 |
| 1000-0055 | 5,5 | 5 | 93 | 26 | 4 |
| 1000-0060 | 6 | 6 | 93 | 26 | 4 |
Příklad objednávky
- Strojní výstružník s válcovou stopkou, monolitní Ø 5H7:
Výstružník 1000-0050-H7 – 5 ks - Strojní výstružník s válcovou stopkou, monolitní s povlakem TiAIN Ø 5H8:
Výstružník 1100-0050-H8 – 5 ks
